用于200~800℃以下工作的零件,特别适用于冶金、航空、电力等高温部分设备,防腐如钢厂高炉、热风炉外壁、高温烟囱、烟道、高温热气管道、加热炉、热交换器等。该漆具有室温干燥、耐高温、机械性能优良等特点。
产品说明
由专用有机硅树脂、各种耐高温颜填料、特种添加剂组成,并保持颜色无变化。
设计用途
广泛应用于200~800℃以下工作的零件,特别适用于冶金、航空、电力等高温部分设备,防腐如钢厂高炉、热风炉外壁、高温烟囱、烟道、高温热气管道、加热炉、热交换器等。该漆具有室温干燥、耐高温、机械性能优良等特点。
技术指标

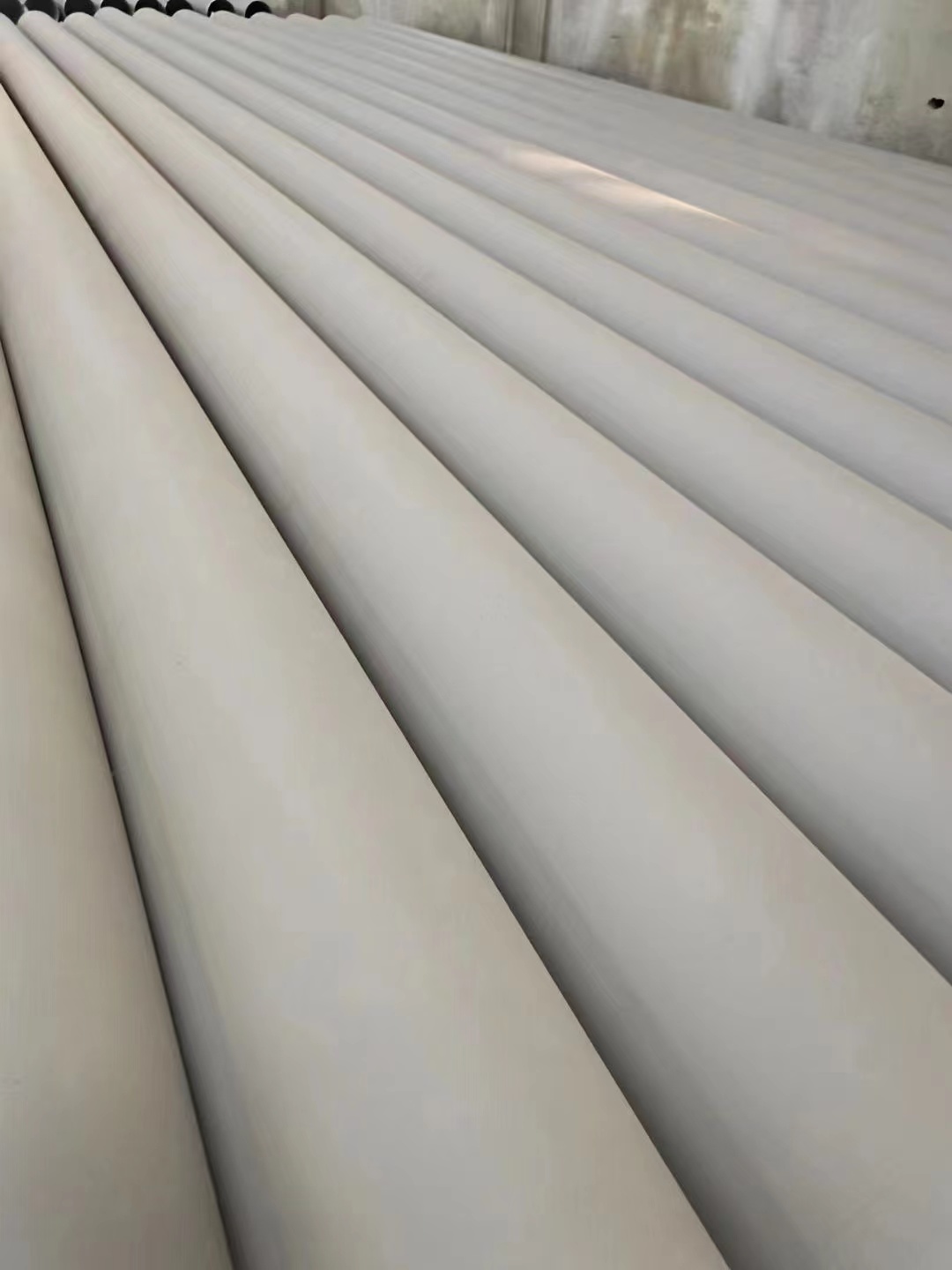

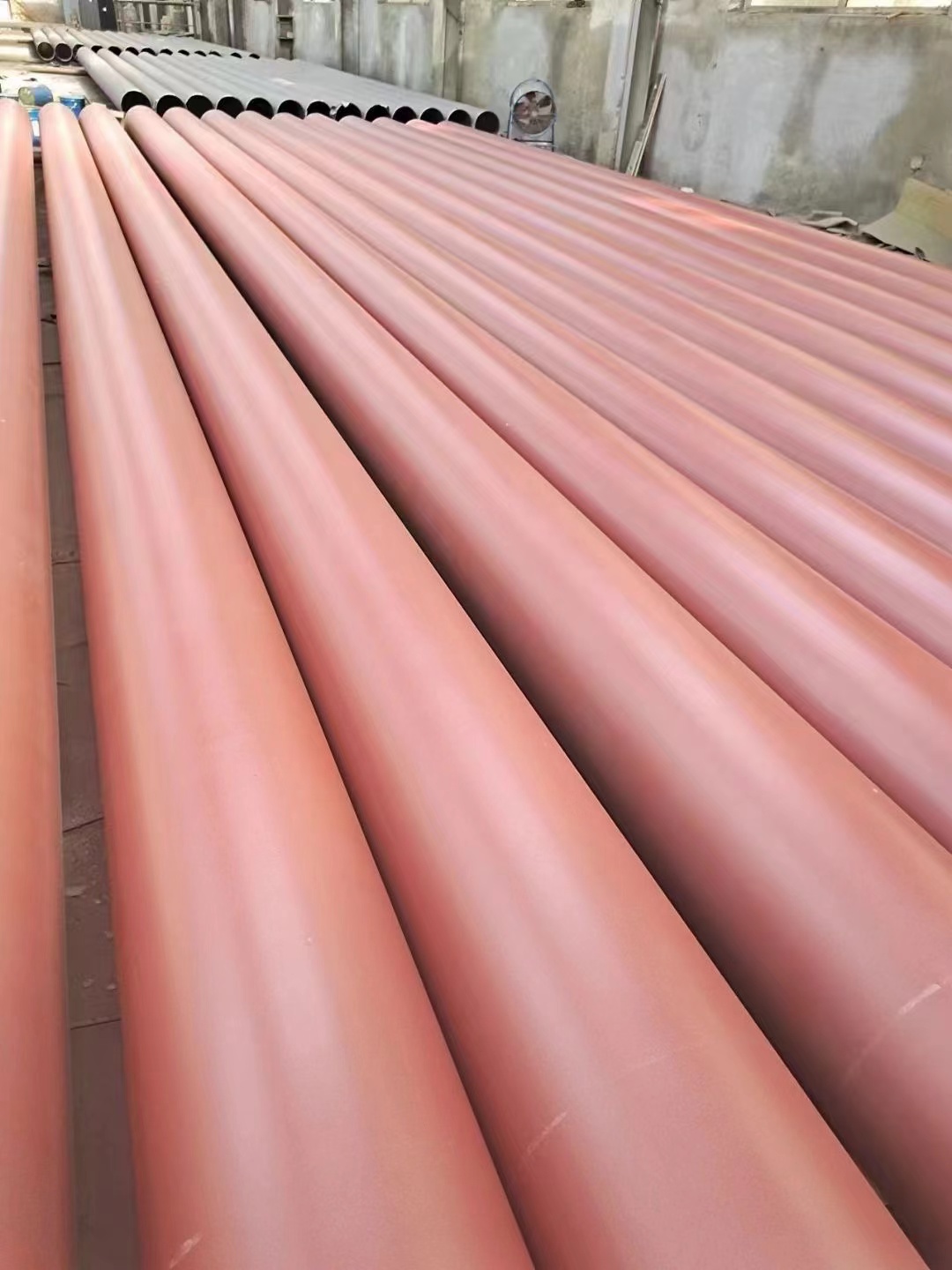

颜色 |
灰、铁红 |
光泽 |
无光 |
粘度(25±1℃,涂-4 , S) |
50~60 |
干燥时间 (23±2℃) |
表干≦1h,实干≦24h 完全固化:210℃烘烤40min |
体积固体 |
44% |
理论涂布量 |
140g/ m² |
比重 |
1.30kg/L |
柔韧性 |
1mm |
附着力 |
1级 |
耐冲击强度 |
50kg·cm |
耐热性(200~800℃,4h |
漆膜完 |
储存期 |
12个月 |
施工参考
混合配比:单罐装
熟化时间:搅拌均匀即可使用
适用期:无限制
稀释剂:专用稀释剂
施工方法:高压无气喷涂、有气喷涂、手工刷涂、辊涂
项目 |
高压无气喷涂 |
有气喷涂 |
手工涂刷、辊涂 |
最大稀释量 |
10-15% |
10-20% |
10-20% |
喷孔 |
0.4-0.5mm |
2.0-2.5mm |
------ |
喷出压力 |
12-15MPa |
0.3-0.4MPa |
------ |
工具清洗:专用稀释剂
漆膜厚度:湿膜90μm,干膜40μm
涂装间隔
底材温度 |
5℃ |
20℃ |
30℃ |
最短 |
24h |
16h |
8h |
最长 |
无限制 |
表面处理
被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达瑞典除锈标准Sa2.5级,粗糙度达30~70μm;也可采用手工除锈方法,达瑞典除锈标准St3级,粗糙度达30~70μm。
施工条件
环境温度:2℃~40℃
相对湿度:25%~75%
附注
本说明书有关数据是在实验室取得,实际使用时由于环境变化,实测数据可能与之略有不同。以上数据如有改变,以本公司最新说明书为准,不另行通知。
